Centro de Controle de Motores com compartimentos extraíveis

  • Produto em fase final de desenvolvimento
  • Grau de proteção até IP 54
  • Grau de impacto IK 10
  • Em conformidade com os requisitos da NR 10
  • Segurança total para o operador
  • Separação interna até 4b
  • Gavetas fixas e extraíveis
  • Comporta até 18 gavetas extraíveis 100 mm
  • Gavetas extraíveis com alturas padrão de 100, 150, 225, 300, 375 e 450 mm
  • Estrutura em perfil tubular em aço carbono SAE 1008 1,5 mm
  • Alta resistência mecânica, principalmente contra torções
  • Pintura eletroforética catódica por imersão (tecnologia KTL) e pintura eletrostática pó
  • Proteção anticorrosiva
  • Vedação em processo robotizado, sem uso de emendas e colas – Tecnologia FIPFG

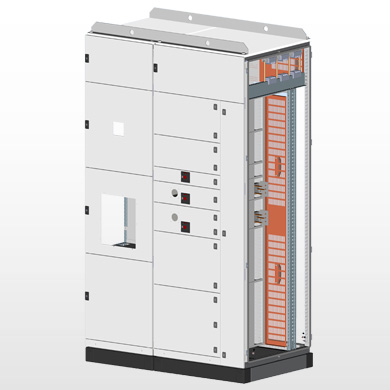

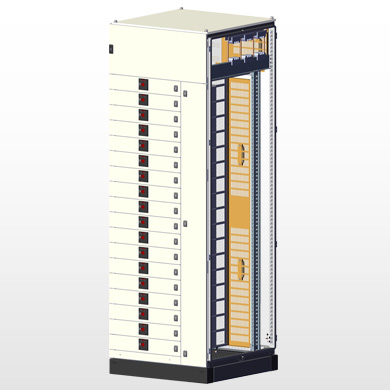

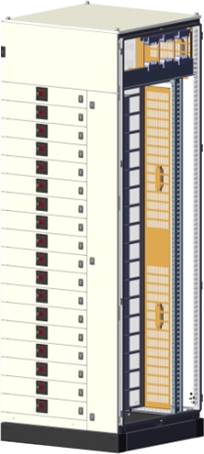

MODELO CCM

Centro de Controle de Motores com gavetas fixas e extraíveis em fase final de desenvolvimento, grau de proteção até IP54. O produto atende todos os requisitos da NR 10. A modulação é feita de acordo com as necessidades do cliente, adaptando-se facilmente a qualquer projeto.

O CCM KitFrame comporta até 18 gavetas extraíveis 100 mm. As alturas padrão das gavetas são 100, 150, 200, 225, 300, 375 e 450 mm.

O produto conta com diversas tecnologias novas exclusivas desenvolvidas pela KitFrame. Todas com o intuito de maximizar a segurança do operador do equipamento, reduzindo significativamente o risco de acidentes.

O perfil estrutural é conformado em perfilamento contínuo em aço carbono SAE 1008 com espessura de 1,5 mm. Acabamento com pintura KTL (E-Coat) na cor preta. As colunas e travessas auxiliares são fornecidas com espessura de 2,7 mm. Compartimento traseiro do barramento com espessura de 2,0 mm e bandejas de separação com 1,5 mm, acabamento com chapa de aço galvanizada minimizada. Os fechamentos possuem espessura de 1,9 mm e acabamento com pintura eletrostática na cor RAL7035, vedação em poliuretano expandido, sem emendas e sem uso de colas. Base soleira com espessura de 2,65 mm, acabamento RAL9011 e adequada para rolamento

Para mais informações entre em contato com o nosso departamento comercial

Aplicação Montagens elétricas de baixa tensão para uso abrigado (indoor)
Grau de proteção Até IP 54
Estrutura Perfil tubular (fechado) simétrico em aço carbono SAE 1008 espessura 1,5 mm. Conformado em processo de perfilamento contínuo
Fechamentos Porta em aço carbono com 1,9 mm de espessura. Laterais, teto e tampa traseira em aço carbono com espessura de 1,5 mm
Acabamento RAL 7035
Processo de pintura Pintura eletroforética catódica (KTL) e pintura eletrostática pó
Vedação Poliuretano expandido, sem emendas ou colas
Placa de montagem Aço galvanizado 2,7 mm
Base soleira 100 mm RAL 9011
Acoplamento Lateral
Altura 2200 mm

O CCM Gaveta Extraível da KitFrame está em fase final de desenvolvimento.
