Armários elétricos de baixa tensão para uso abrigado (indoor). Versão Top.

  • Certificado conforme NBR IEC 62208:2003 – Invólucros vazios destinados a conjunto de manobra e controle de baixa tensão — Requisitos gerais
  • Certificado conforme UL 508, UL 50, UL 50E, CSA C22.2 No. 14-05, 94.1-07 e 94.2-07.
  • Grau de proteção IP55
  • Estrutura tubular fabricada em processo de perfilamento contínuo em aço carbono SAE 1008 de 1,5 mm
  • Configuração geométrica com diversas dobras, tornando a estrutura extremamente rígida
  • Alta resistência mecânica, principalmente contra torções
  • Placas de montagem em aço galvanizado com 2,7 mm
  • Pintura eletroforética catódica por imersão (tecnologia KTL) e pintura eletrostática pó
  • Proteção anticorrosiva
  • Vedação em processo robotizado, sem uso de emendas e colas – Tecnologia FIPFG

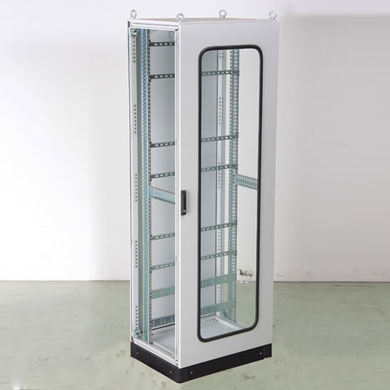

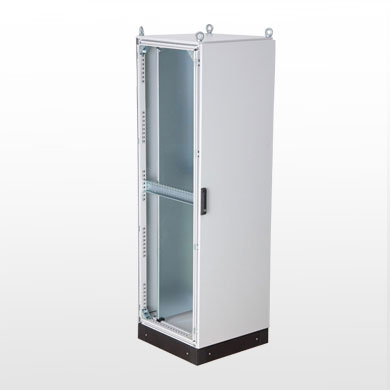

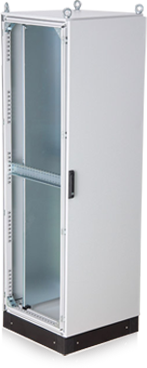

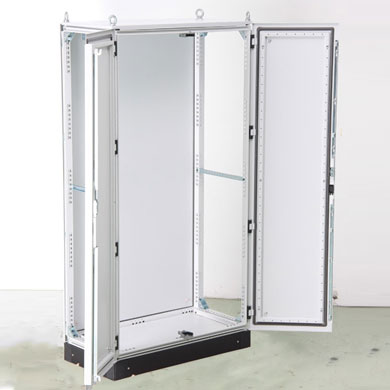

Armário Elétrico Indoor - Modelo FSi - Versão Top

Armário elétrico indoor com grau de proteção IP55 destinado a montagens elétricas de baixa tensão. O FSi possui uma estrutura tubular (fechada) inovadora, que é conformada através de perfilamento contínuo em aço carbono SAE 1008 de 1,5 mm e possui uma configuração geométrica com diversas dobras que o torna extremamente rígido contra torções. Devido a este perfil inovador, o FSi também possui alta resistência e rigidez mecânica, além de um baixo custo relativo.

O tratamento da superfície é realizado por um processo automático de imersão de pré-tratamento e pintura eletroforética catódica, tecnologia conhecida como KTL ou E-COAT, que é consagrada em proteção anticorrosiva no mundo inteiro e amplamente utilizada na indústria automotiva e indústria de autopeças. Após este tratamento é feito o acabamento externo com pintura eletrostática pó.

Vedação de poliuretano expandido com tecnologia FIPFG que possui ótima resistência contra o envelhecimento sem uso de colas e emendas.

O armário elétrico FSi pode ser adquirido na versão semi-montada caso o cliente esteja interessado na economia nos custos de aquisição, transporte e armazenagem. Além disso, o cliente tem a opção de adquirir o armário climatizado de fábrica por condicionador de ar ou trocador de calor.

Produto certificado conforme as normas NBR IEC 62208-2003 (Invólucros vazios destinados a conjunto de manobra e controle de baixa tensão — Requisitos gerais), UL 508, UL 50, UL 50E, CSA C22.2 No. 14-05, 94.1-07 e 94.2-07.

Com todas essas características o armário elétrico FSi consegue combinar alta qualidade, tecnologia de ponta, flexibilidade e baixo custo num único produto.

Aplicação Montagens elétricas de baixa tensão para uso abrigado (indoor)
Grau de proteção IP 55 / NEMA 12
Resistência a impactos IK 10

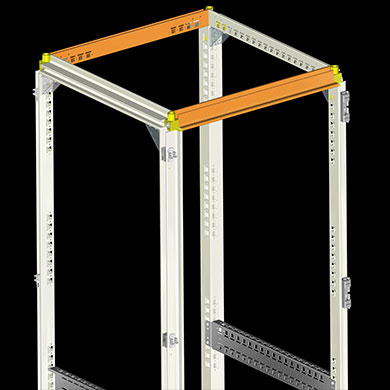

Estrutura Perfil tubular (fechado) simétrico em aço carbono SAE 1008 espessura 1,5 mm. Conformado em processo de perfilamento contínuo
Fechamentos Porta em aço carbono com 1,9 mm de espessura. Laterais, teto e tampa traseira em aço carbono com espessura de 1,5 mm
Fecho Escamoteável com chave Yale (opcional com trava para cadeado)
Acabamento RAL 7035
Processo de pintura Pintura eletroforética catódica por imersão (KTL) e pintura eletrostática pó
Vedação Poliuretano expandido, sem emendas ou colas

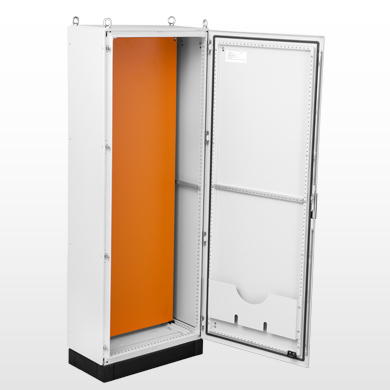

Placas de montagem Aço galvanizado 2,7 mm (opcional laranja RAL 2000)
Base Soleira 100 mm RAL 9011 (opcional 200 mm)

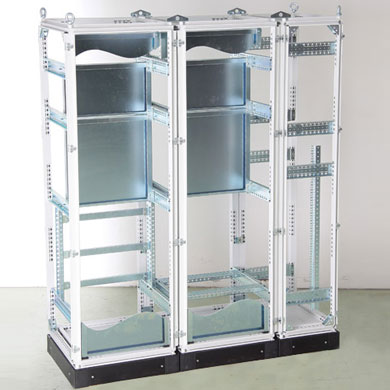

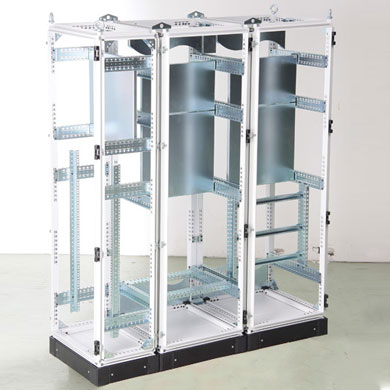

Acoplamento Lateral e/ou traseiro
Normatização NBR IEC 62208:2003
UL 508, UL 50, UL 50E, CSA C22.2 No. 14-05, 94.1-07 e 94.2-07

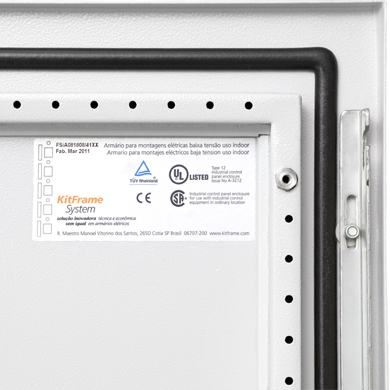

Certificações TÜV Rheinland (Alemanha) e Underwritters Laboratories (EUA)
Altura De 1400 a 2200 mm
Largura De 400 a 1200 mm
Produndidade De 400 a 800 mm

Fornecimento Standard:

QEstrutura, porta, teto, tampa traseira, base soleira e olhais de içamento.

Itens Standard:

  • Placa de montagem (FSiMP)
  • Laterais (FSiSP)

Itens Especiais:

  • Rack basculante 19"
  • Porta interna
  • Placas de montagem parciais
  • Longarinas de montagem
  • Venezianas
  • Cantoneira para acoplamento
  • Suporte para acoplamento
  • Olhais de içamento
  • Sistema de refrigeração

Montagem:

Os armários elétricos podem ser adquiridos na versão montado ou semi-montado (vide logística)

Assistência técnica:

Os produtos contam com ampla assistência técnica especializada.
