Quadro Geral de Distribuição de Baixa Tensão

  • Produto em conformidade com os requisitos da NR 10
  • Grau de proteção IP 40 a IP 55
  • Modulação feita de acordo com as necessidades do projeto do cliente
  • Alta resistência mecânica, principalmente contra torções
  • Pintura com tecnologia KTL
  • Proteção anticorrosiva
  • Produção em escala de grandes num curto prazo de entrega
  • Segurança para o operador

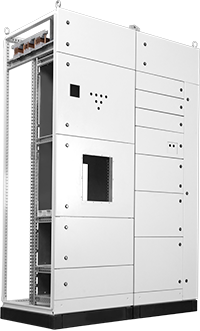

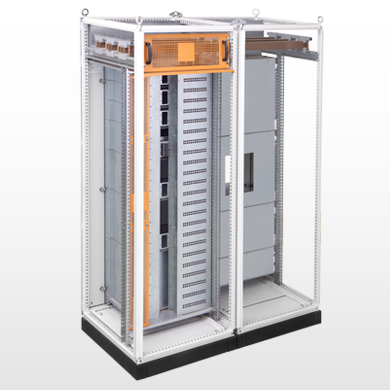

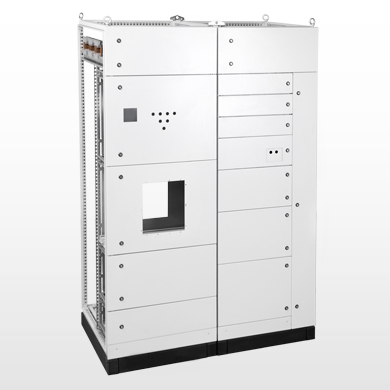

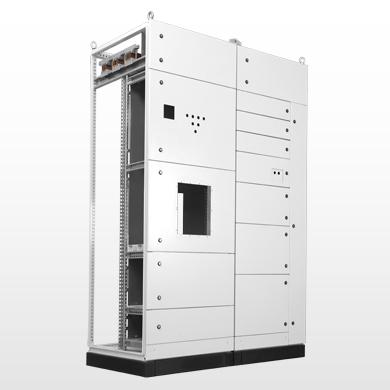

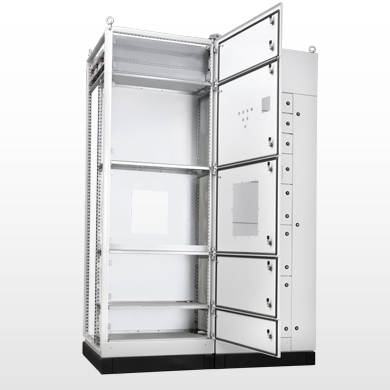

MODELO QGBT

Quadro geral de distribuição de baixa tensão em conformidade com os requisitos da NR 10. Esse produto pode ser facilmente adaptado para adequar-se às necessidades do cliente. Graças às características técnicas e construtivas, é possível produzir grandes quantidades num curto intervalo de tempo, abreviando consideravelmente o prazo de entrega do produto final. Para mais informações entre em contato com o nosso departamento comercial.

Aplicação Montagens elétricas para uso abrigado (indoor)
Grau de proteção Até IP 55 / NEMA 12
Resistência a impactos IK 10
Estrutura Perfil tubular (fechado) simétrico em aço carbono SAE 1008 espessura 1,5 mm. Conformado em processo de perfilamento contínuo
Acabamento RAL 7035
Processo de Pintura Pintura eletroforética catódica (KTL) e pintura eletrostática pó
Proteção anticorrosiva Sim
Vedação Poliuretano expandido, sem emendas ou colas
Placas de montagem Aço galvanizado 2,7 mm (opcional laranja RAL 2000)
Porta 1,9 mm em cor RAL 7035
Base soleira 100 mm RAL 9011 (opcional 200 mm)
Acoplamento Lateral e/ou traseiro
Compartimentação De acordo com o projeto do cliente
Normatização NBR IEC 62208-2003
UL 508, UL 50, UL 50E, CSA C22.2 No. 14-05, 94.1-07 e 94.2-07
Alturas De 1400 a 2200 mm
Larguras De 400 a 1000 mm
Profundidades De 400 a 800 mm

Fornecimento Standard:

Estrutura, portas, teto, tampa traseira, base soleira e olhais de içamento

Itens Standard:

  • Placa de montagem (FSiMP)
  • Laterais (FSiSP)

Itens Especiais:

  • Rack basculante 19"
  • Porta interna
  • Placas de montagem parciais
  • Longarinas de montagem
  • Venezianas
  • Cantoneira para acoplamento
  • Suporte para acoplamento
  • Olhais de içamento
  • Sistema de refrigeração

Montagem:

Os armários elétricos podem ser adquiridos na versão montado ou semi-montado (vide logística)

Assistência técnica:

Os produtos contam com ampla assistência técnica especializada.
