QGBT/CCM extraível TTA/PTTA

  • Totalmente testado pela norma NBR IEC 60439-1 (TTA/PTTA)
  • Ensaios de nível de curto-circuito e circuito de proteção feitos pela IEC 61439-1/2
  • Grau de proteção IP 54
  • Nível de curto-circuito 66 kA 1s (Ipk = 176 kA)
  • Corrente nominal ensaiada 3200 A
  • Separação interna até 4b
  • Operações de comando e potência realizadas externamente com a porta fechada

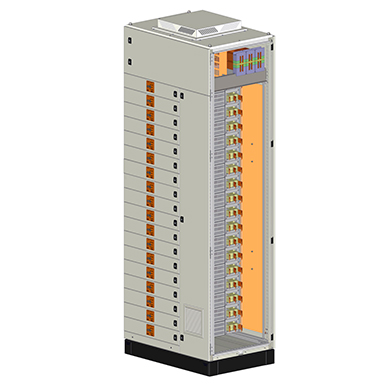

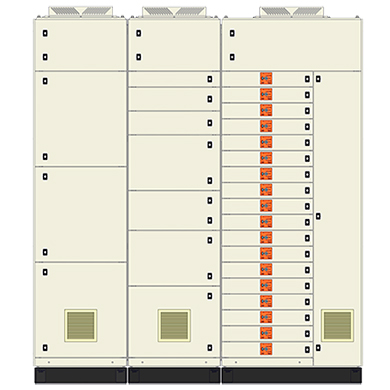

  • Até 18 gavetas extraíveis por coluna
  • Economia de 30% de cobre nos barramentos
  • Em conformidade com a NR 10
  • Solução mais segura do mercado
  • Vedação injetada em processo robotizado, sem emendas ou colas
  • Compartimento de cabos com 200, 300 ou 400 mm

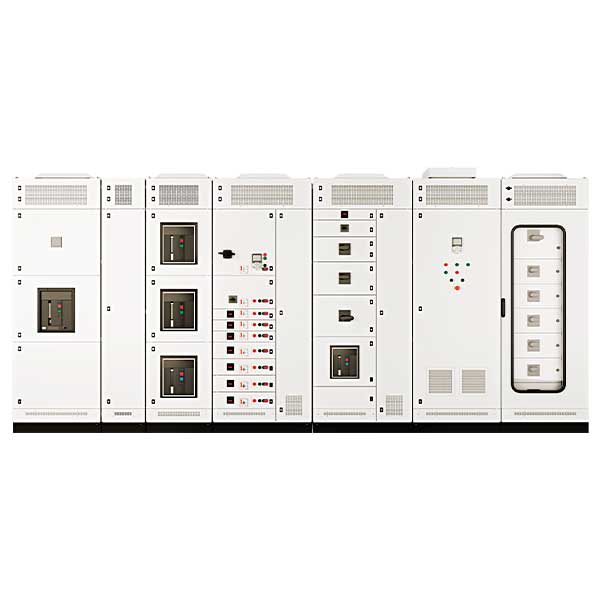

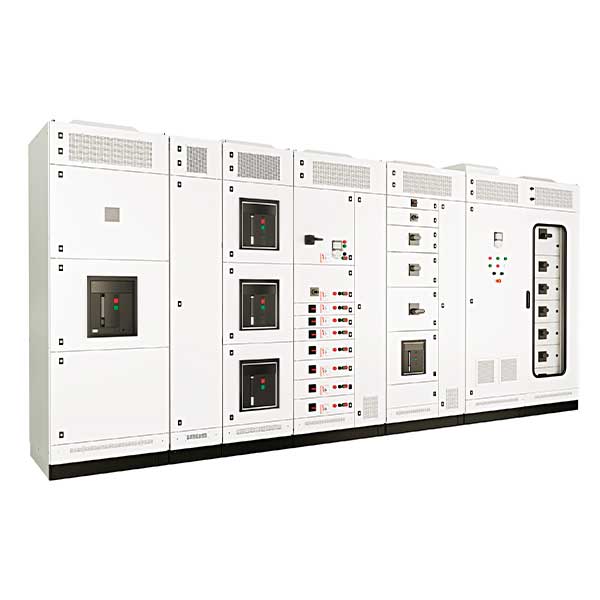

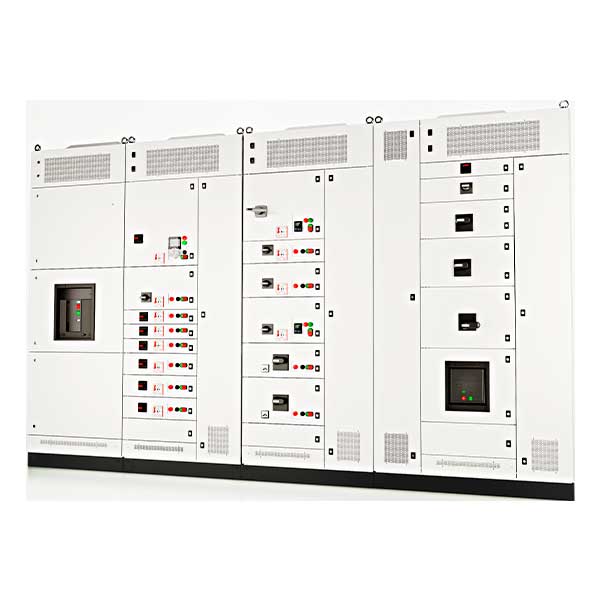

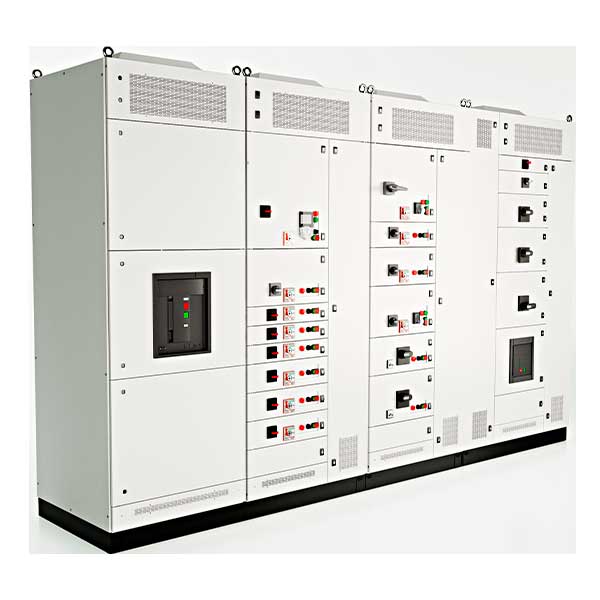

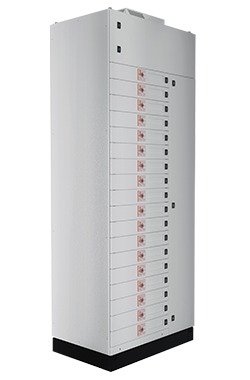

MODELO SIELTT

A solução SIELTT (Sistemas Elétricos Tipo Testados) consiste num QGBT ou CCM com gavetas fixas e/ou extraíveis. Essa solução é ideal para montadores/integradores elétricos que queiram ter uma solução própria TTA/PTTA em seu portfólio de produtos.

Este produto atende todos os requisitos da NR 10. As operações de comando e potência do CCM extraível são feitas sempre externamente com a porta fechada, e a porta fica impedida de ser aberta quando a gaveta estiver na posição conectada. Quando a gaveta é removida uma veneziana (obturador) de segurança fecha, impedindo o contato acidental no barramento vertical. Além disso, assim que a gaveta é removida, o aterramento temporário automático (KitGrounding) é ativado, aterrando todo o compartimento vazio. Cada gaveta pode possuir também um posicionador/codificador, que impede que partidas sejam colocadas nos compartimentos errados.

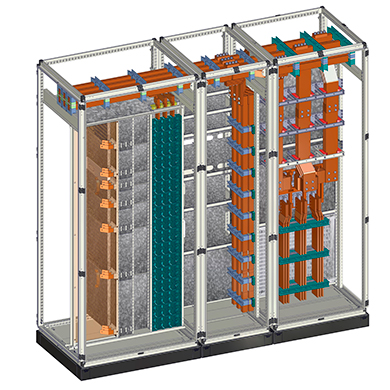

O sistema de isoladores desenvolvidos pela KitFrame tem suportabilidade aos efeitos térmicos e dinâmicos ensaiados pela IEC 61439-1 com uma economia de 30% de cobre nos barramentos. Essa configuração permite painéis com dimensões menores e conexões e emendas sem nenhuma furação no barramento principal.

Tensão nominal de operação (Ue) Até 690 V
Tensão nominal de isolamento (Ui) 1000 V
Tensão de ensaio dielétrico, 60Hz, 5s 3,5 kV
Nível básico de impulso (Uimp) 8kV
Categoria de sobretensão IV
Grau de poluição 3
Frequencia nominal (f) 50/60 Hz
Correntes nominais (In)
Barramento principal Até 6300 A
Barramento vertical CCM extraível 600 / 1000 A
Barramento vertical QGBT Até 2500 A
Correntes de curto-circuito (curta duração)
Barramentos principal e verticais 66 kA 1s
Ipk = 145 kA
Barramentos principal e vertical QGBT 80 kA 0,5s
Ipk = 176 kA
Grau de proteção IP 54
Formas de separação interna Até 4b

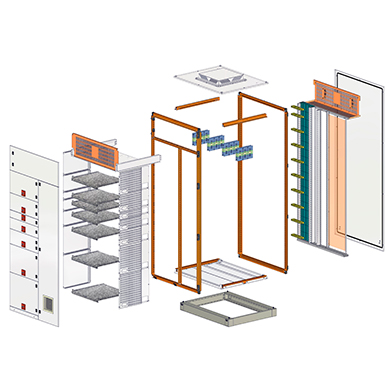

O CCM KitFrame é fornecido conforme layout enviado pelo cliente. Dentro do nosso escopo estão: estrutura, fechamentos, base soleira, alça de içamento, isoladores, chaves para gavetas extraíveis e portas.

Obs.: O único barramento que a KitFrame pode fornecer é barramento vertical do CCM.
